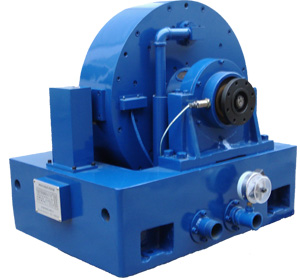

產品簡介
　　航成牌電渦流測功機是目前國內先進的加載測功設備，主要用來測量各種動力裝置的機械性能。DW及DWD系列主要由旋轉部分（感應盤）、擺動部分（電樞和勵磁部分）、測力部分和校正部分組成。
　　勵磁繞組通電后，產生一個閉合磁通。當感應盤（齒狀）旋轉時，氣隙磁密隨之發生周期性變化，感應出渦流，由于“渦流”和磁場的耦合作用，在轉子上產生制動力矩，而在電樞體上則產生與拖動力矩相同的轉矩，并經裝在電樞體上的力傳感器檢測出來，從而達到測試扭矩的目的。 在轉速測量上，采用非接觸式的磁電式轉速傳感器，將轉速信號轉換成電信號輸出。
　　本機適用于中、小型功率電機、汽車、內燃機、燃?xì)廨啓C(jī)、水輪機、工程機械、林業、礦山、石油鉆采等機械的性能試驗，也可作為其它動力設備的吸功裝置。
　
性能特點
結構簡單，操作維護方便；
制動力矩大，測試精度高，工作穩定；
轉動慣量小，動態響應快；
與測控系統配套，可實現自動化操作。
性能指標

冷卻水壓：0.02～0.1Mpa。
測功機出水溫度：小于55oC
工作方向：左旋或右旋，連續工作。
扭矩測量精度：±0.4％F.S
轉速測量精度：±1r／min

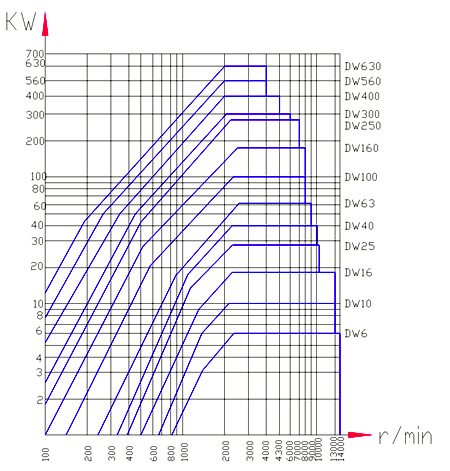

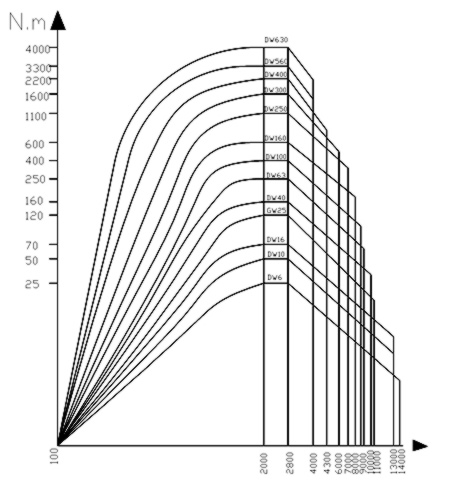

DW系列電渦流測功機負荷特性曲線表

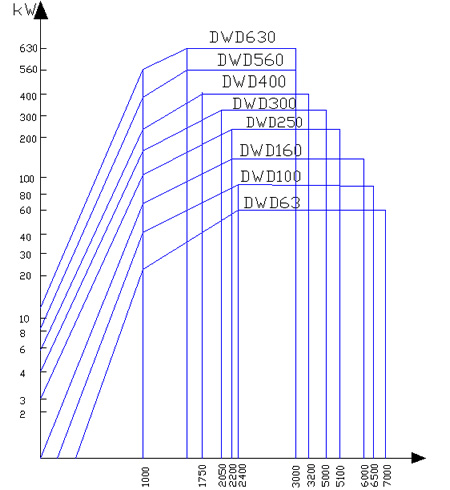

DWD系列電渦流測功機功率特性曲線

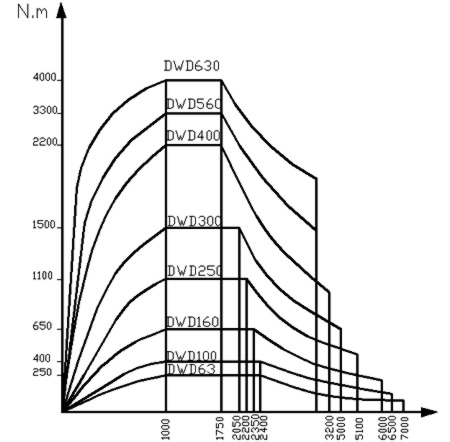

DWD系列電渦流測功機負荷特性曲線表
　

-DWL系列立式電渦流測功機
　　

普通DW系列測功機在測試某些特殊機械（如割草機、立式水泵、攪拌機變速箱等）時，必須引入換向變速箱，將設備的垂直傳動變換成水平傳動方式。這樣，在輸出測試結果的時候，由于變速箱的傳遞效率不定（隨工況轉速、負載大小而變化），扭矩的測試精度將得不到保證，難以應用在對測試精度要求比較苛刻的情況。為此，我公司專門開發了DWL系列立式電渦流測功機。作為一種新型的測功設備，它可以垂直安裝，徹底解決了DW系列測功機在測試上述設備時因變速箱的效率引起的困饒，真正的實現了扭矩測試的高精度要求。

　　DWL系列立式電渦流測功機除了立式安裝外，其他的技術參數與DW系列電渦流測功機完全一致。需要說明的是，DWL系列測功機的安裝尺寸可以根據用戶的要求而特殊設計
